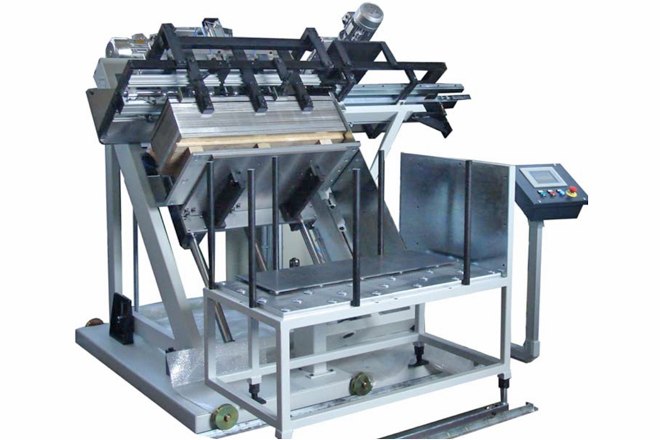

S921/4
ALIMENTATORE PRESSA
L’alimentatore fogli con non stop Automatico può essere collegato a qualsiasi pressa senza necessità di modifiche sostanziali. Il comando di start è dato dall’Operatore. La continuità di tranciatura e di alimentazione viene rilevata da un gruppo elettronico posto sull’albero eccentrico della pressa, inter- connesso al quadro di comando dell’alimentatore. Il gruppo di sollevamento fogli è azionato meccanicamente da un motoriduttore a vite senza fine. Per rendere la sostituzione del pacco più rapida, il motore per la salita e discesa del piattello di caricamento ha due velocità: veloce durante la discesa e lento durante la salita, a richiesta si possono fornire due piattelli per una rapida sostituzione del pacco fogli. I fogli sono sollevati tramite ventose azionate da pompa a vuoto, posizionati su barre magnetiche e successivamente alimentati allo stampo tramite carrello di precisione al passo. Il carrello di alimentazione fogli è azionato da motore lineare. L’automazione della pressa può essere completata con il gruppo di estrazione sfrido ed il controllo di mancata estrazione dello stesso.
Caratteristiche Tecniche
MIN | MAX | ||
---|---|---|---|
LARGHEZZA FOGLIO | mm | 120 | 480 |
LUNGHEZZA FOGLIO | mm | 600 | 1100 |
SPESSORE FOGLIO | mm | 0,18 | 0,36 |
PRODUZIONE | pieces (*) | 30 ÷ 100 | |
POTENZA INSTALLATA | Kw | 8 |
OLTRE QUESTO MODELLO STANDARD E’ POSSIBILE FABBRICARE MACCHINE IN VERSIONE SPECIALE
